การเปลี่ยนหัวพิมพ์

ขั้นตอนการเปลี่ยนชิ้นส่วน

เมื่อคุณจำเป็นต้องเปลี่ยนหัวพิมพ์ ให้ปฏิบัติตามขั้นตอนด้านล่างนี้

• ดูภาพเคลื่อนไหว

ข้อสำคัญ

• ห้ามสัมผัสแผงสัมผัสทางไฟฟ้า (A) หรือหัวฉีด (B) บนหัวพิมพ์ เครื่องพิมพ์อาจไม่สามารถพิมพ์งานได้ถูกต้องหากสัมผัสบริเวณดังกล่าว



• เปลี่ยนหัวพิมพ์ทันที และอย่าปล่อยเครื่องพิมพ์ไว้โดยไม่มีหัวพิมพ์

1. ตรวจสอบว่าเครื่องพิมพ์เปิดอยู่

2. เลือก (ตั้งค่า) บนหน้าจอหน้าแรก

   • การใช้หน้าจอสัมผัส

   หน้าจอเมนูการตั้งค่าจะปรากฏขึ้น

3. เลือก การบำรุงรักษา(Maintenance)

   หน้าจอ การบำรุงรักษา(Maintenance) จะแสดงขึ้น

4. เลือก การเปลี่ยนหัวพิมพ์(Head Replacement)

   หน้าจอยืนยันจะปรากฏขึ้น



5. เลือก เริ่ม(Start)

6. เปิดหน่วยการสแกน/ฝาครอบ (C)



   ข้อสำคัญ

   • หากหมึกเปื้อนหัวพิมพ์และ/หรือภายในเครื่องพิมพ์ ให้เช็ดโดยใช้ผ้านุ่มชุบน้ำหมาดๆ ก่อนการติดตั้ง ระวังอย่าให้หมึกเปรอะบนเสื้อผ้าหรือบริเวณโดยรอบ เมื่อเปลี่ยนหัวพิมพ์

   • อย่าสัมผัสชิ้นส่วนที่เป็นโลหะหรือชิ้นส่วนอื่นๆ ภายในเครื่องพิมพ์

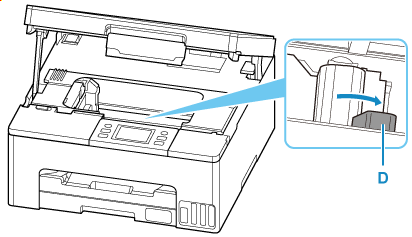

7. หันคานปิดเปิดหมึก (D) ไปทางขวา



8. เมื่อข้อความการทำเสร็จปรากฏขึ้น ให้เลือก OK

   ตัวยึดหัวพิมพ์ (E) เคลื่อนที่



   ข้อควรระวัง

   • ห้ามดันตัวยึดหัวพิมพ์ให้เคลื่อนหรือหยุดตามใจชอบ ในขณะที่ตัวยึดหัวพิมพ์ทำงานอยู่ อย่าสัมผัสตัวยึดหัวพิมพ์จนกว่าจะหยุดนิ่ง

9. ถอดหัวพิมพ์ออก

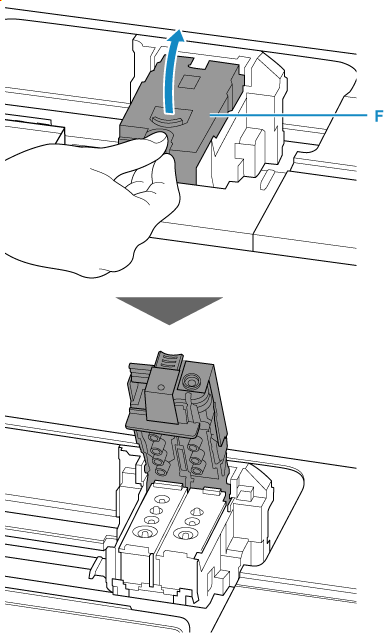

   1. บีบแท็บและเปิดฝาครอบล็อกหัวพิมพ์ (F)

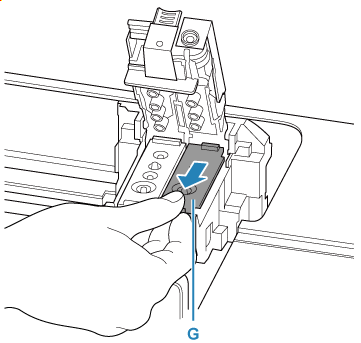

   2. ดึงหัวพิมพ์ (G) และเลื่อนเข้าหาคุณเล็กน้อย



   3. นำหัวพิมพ์ออกมา



   ข้อสำคัญ

   • หยิบจับหัวพิมพ์ด้วยความระมัดระวัง อย่าให้เลอะเสื้อผ้าหรือพื้นที่โดยรอบ

10. เตรียมหัวพิมพ์ใหม่

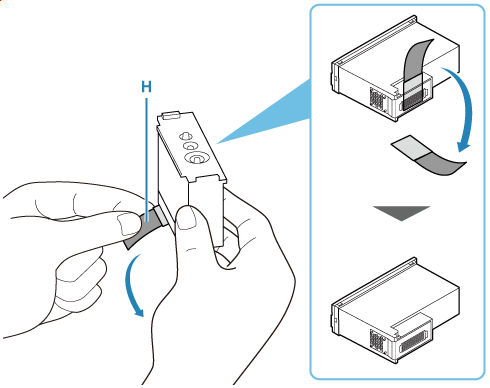

    ดึงเทปป้องกัน (H) ออกอย่างเบามือ



    ข้อสำคัญ

    • ห้ามสัมผัสแผงสัมผัสทางไฟฟ้าหรือหัวฉีดบนหัวพิมพ์ เครื่องพิมพ์อาจไม่สามารถพิมพ์งานได้ถูกต้องหากสัมผัสบริเวณดังกล่าว

11. ติดตั้งหัวพิมพ์

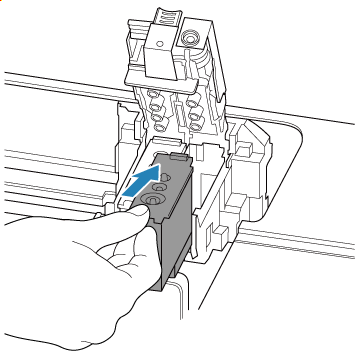

    1. ใส่หัวพิมพ์ใหม่ในตัวยึดหัวพิมพ์

       ติดตั้งหัวพิมพ์ C (สี) ลงในตัวยึดหัวพิมพ์ทางด้านซ้าย และหัวพิมพ์ B (สีดำ) ลงในตัวยึดหัวพิมพ์ทางด้านขวา

       แน่ใจว่าได้ตรวจสอบฉลากและติดตั้งหัวพิมพ์อย่างถูกต้อง

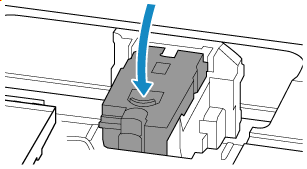

    2. ปิดฝาครอบล็อกหัวพิมพ์ เพื่อล็อกหัวพิมพ์ให้อยู่ในตำแหน่ง

       กดฝาครอบล็อกหัวพิมพ์ลงจนกระทั่งล็อกเข้าที่

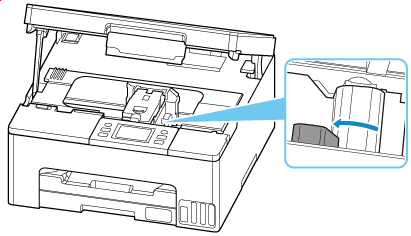

12. หันคานปิดเปิดหมึกไปทางซ้าย



13. ปิดหน่วยการสแกน/ฝาครอบ

    ในการปิดหน่วยการสแกน/ฝาครอบ ให้ยกขึ้นหนึ่งครั้ง แล้ววางลงเบาๆ



    หมายเหตุ

    • หากข้อความแสดงข้อผิดพลาดปรากฏขึ้นบนหน้าจอสัมผัสหลังจากปิดหน่วยการสแกน/ฝาครอบ ให้ดำเนินการที่เหมาะสม

      • เมื่อเกิดข้อผิดพลาด

    • หากการจัดตำแหน่งหัวพิมพ์ไม่อยู่ในแนวเดียวกัน ตามที่แสดงด้วยเส้นบรรทัดที่พิมพ์ออกมาไม่ตรงหรืออาการที่คล้ายกัน ให้ ปรับตำแหน่งหัวพิมพ์
